沖擊式破碎機結構特征

HX型立式?jīng)_擊破碎機是市場上應用較廣的一款破碎設備，在市場上很受用戶們的青睞，該設備的結構特征主要由進料斗、分料器、渦動破碎腔、葉輪體、主軸總成、底座、傳動裝置及電機等部件組成，下面是對其中主要部件以及設備價格的簡單分析。

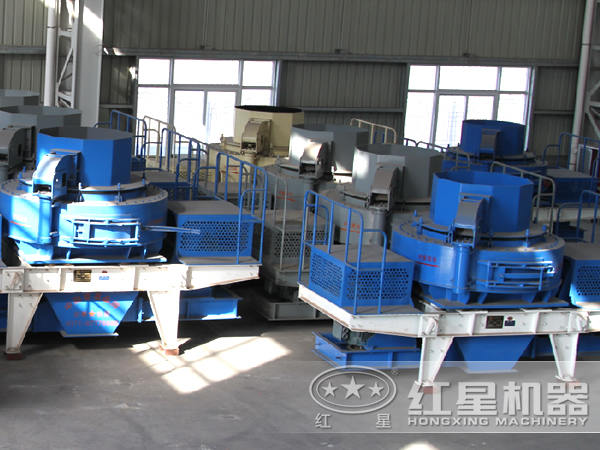

HX型立式?jīng)_擊破碎機結構

1、分料器

分料器安裝在渦動破碎腔的上部，分料器的作用就是將從給料斗來料進行分流,使一部分物料經由中心入料管直接進入葉輪被逐漸加速到較高速度拋射出去，使另一部分物料從中心入料管的外側，旁路進入渦動破碎腔內葉輪的外側，被從葉輪拋射出來的高速度物料沖擊破碎，不增加功率消耗，增大生產能力，提高破碎效率。

2、渦動破碎腔

渦動破碎腔的結構形狀為上、下兩段圓柱體組成的環形空間，葉輪在渦動破碎腔內高速旋轉，渦動破碎腔內也能駐留物料，形成物料襯層，物料的破碎過程發生在渦動破碎腔內，由物料襯層將破碎作用渦動破碎腔壁隔開，使破碎作用僅限于物料之間，起到耐磨自襯的作用。

3、葉輪

葉輪結構由特殊材料制作的一空心圓柱體，安裝在主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞鈕距，高速旋轉，葉輪是HX立式?jīng)_擊破碎機的關鍵元件。葉輪將物料加速到60-75m/s速度拋射出去，沖擊到渦動破碎腔內的物料襯層，進行強烈的自粉碎，在錐帽和耐磨塊之間裝有上、下流道板，保護葉輪不受磨損。

4、主軸總成

主軸總成安裝在底座上，用以傳遞電動機經由三角皮帶傳來的動力及支撐葉輪旋轉運動。主軸總成由軸承座、主軸、軸承等組成。

5、傳動裝置

采用單電機或雙電機驅動的皮帶傳動機構(75KW以上，為雙電機傳動)，雙電機驅動兩臺電動機分別安裝在主軸總成兩側,兩電機皮帶輪用皮帶與主軸皮帶輪相連，使主軸兩側受力平衡，不產生附加力矩。

HX型立式?jīng)_擊破碎機價格

紅星機器生產的HX型立式?jīng)_擊破碎機價格是非常實惠的，可大大降低用戶在生產中的支出，從而使用戶在生產中的獲利更高，不僅如此，廠家為用戶生產的設備采用成熟的生產工藝，選用了較為好的原材料，使得其生產的設備性能更優、質量更加的可靠。

廠家為用戶提供的不僅有HX型立式?jīng)_擊破碎機，生產的還有顎式破碎機、圓錐破碎機，想對他們有更多的了解，歡迎廣大用戶的來電。

河南紅星機器咨詢電話：0371—67772626
