主要類型錳礦石選礦舉例

一、大新錳礦洗礦廠

（1）礦石性質(zhì)

該礦屬泥盆經(jīng)沉積的碳酸錳礦床，近地表部分受氧化作用形成氧化錳礦石。氧化錳礦賦存于三個(gè)礦層中，主要錳礦物為軟錳礦、硬錳礦、偏錳酸礦；主要鐵礦物為褐鐵礦、赤鐵礦；脈石礦物主要有石英、高嶺石和水云母。常見的礦物結(jié)構(gòu)主要為微粒、隱晶質(zhì)結(jié)構(gòu)，其次為細(xì)粒、泥質(zhì)、膠體及殘余等結(jié)構(gòu)。礦石構(gòu)造主要以塊狀、斑塊狀、條帶狀、粉末狀、頁片狀和豆?fàn)畹刃螒B(tài)構(gòu)成，其次為空洞狀、網(wǎng)絡(luò)狀等構(gòu)造。

（2）工藝流程

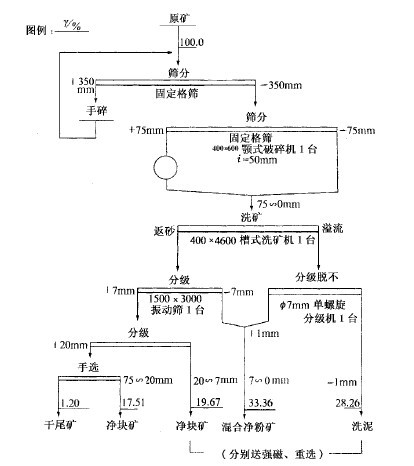

該礦采出的氧化礦含錳品位一般為26%左右，經(jīng)圖9-1-9洗礦工藝流程洗礦后，所得洗礦指標(biāo)為：當(dāng)原礦品位26.17%Mn時(shí)，凈塊礦（+7mm）品位30.55%Mn，錳回收率43.40%；凈粉礦（-7mm）品位32.91%MN，錳回收率41.96%。

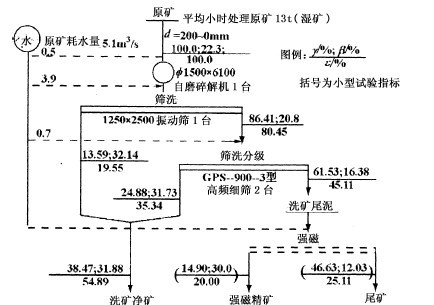

二、木圭錳礦松軟錳礦洗礦廠

（1）礦石性質(zhì)

該礦的松軟錳礦是由淺海相原生沉積的含錳灰?guī)r經(jīng)地表氧化次生富集而成，屬錳帽礦床。礦石中主要錳礦物為偏錳酸礦，并含少量硬錳礦或軟錳礦及粉末狀褐鐵礦；脈石礦物主要為石英及少量粘土礦物。礦石呈紅褐色或褐黑色泥質(zhì)、薄層狀結(jié)構(gòu)，硬度低，密度小，含水率高達(dá)44.6%。礦石中的偏錳酸礦與泥質(zhì)物混在一起，泥質(zhì)物特別集中于偏錳酸礦的孔隙中；礦層中的硬錳礦或軟錳礦，僅局部性地分布于礦層面及裂隙間；粉末狀褐鐵礦呈不規(guī)則的斑狀散布于礦層中。

鮞?；蜻B生體之間。此外，方解石、鐵白云石、石英等往往單獨(dú)或相互構(gòu)成細(xì)脈穿切菱錳礦集合體。礦石性脆。礦體底板為黑頁巖，礦體頂板為葉片狀黑頁巖，很不穩(wěn)定，開采時(shí)廢石混入率為7%~13%。

三、連城錳礦選礦廠

（1）礦石性質(zhì)

該礦屬風(fēng)化淋濾型貧氧化錳礦，錳礦物有硬錳礦、軟錳礦和錳土。硬錳礦往往與軟錳礦組成環(huán)帶構(gòu)造，兩者緊密共生。軟錳礦的密度次于硬錳礦，硬錳礦多呈致密塊狀、膠狀、粒狀或針狀集合體，軟錳礦往往呈氧化殘余或塊狀嵌布于錳土中。錳土是硬錳礦劇烈風(fēng)化后之產(chǎn)物，呈土狀集合體或粉末狀，極為松散，密度小，含泥質(zhì)較高，品位較低，多屬貧錳礦，占入洗原礦的50%左右，錳礦中脈石礦物有石英、高嶺土、絹云母、蛋白石、玉髓、褐鐵礦等。

（2）工藝流程

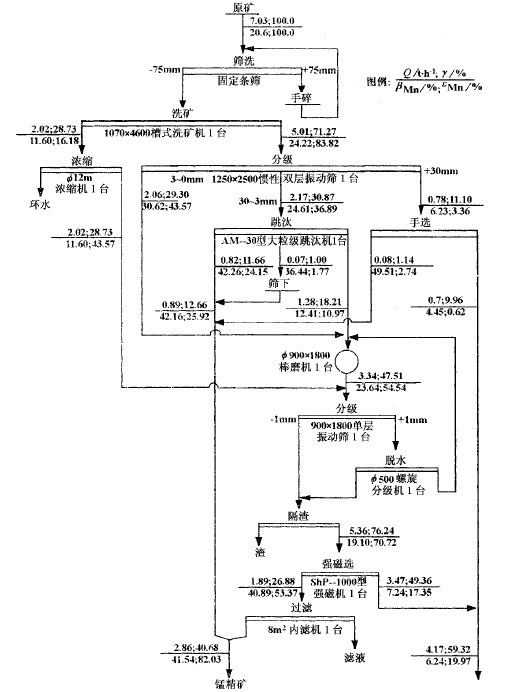

該礦選礦廠采用洗礦—手選—粗粒跳汰—細(xì)粒強(qiáng)磁選聯(lián)合流程，其洗選工藝流程及指標(biāo)圖9-1-12所示。主要設(shè)備的操作條件是：AM-30型粗粒跳汰機(jī)，給礦粒度30~3mm，給礦量2.8~3.4t/h，沖程50mm，精礦擋板高80mm，尾礦擋板高度90mm；Shp-1000型強(qiáng)磁選機(jī)，給礦粒度-1mm占82%~84%，給礦濃度38%~44%，給礦量5.4t/h；激磁電流125A。

四、靖西錳礦選礦廠

（1）礦石性質(zhì)

該礦湖潤(rùn)礦區(qū)屬沉積型碳酸錳礦床，靠近地表處的礦石，由于受氧化作用而形成氧化錳礦石。所開采的氧化礦石的礦物成分以軟錳礦、硬錳礦為主，其它金屬礦物有褐鐵礦、赤鐵礦、針鐵礦；脈石礦物有石英、高嶺土、水云母等。礦石一般呈深灰色、黑褐色、具有微粒隱晶質(zhì)和泥質(zhì)結(jié)構(gòu)，為塊狀、網(wǎng)脈狀、條帶狀、豆?fàn)畹葮?gòu)造。礦石密度為3.85g/cm³。礦石中主要雜質(zhì)為鐵和二氧化硅。鐵是以弱磁性的三氧化二鐵與硅酸鐵的形態(tài)存在；而錳則有92.94%是高價(jià)錳。由于鐵與錳的物理化學(xué)性質(zhì)相似，選礦過程中通常不易分離。因不可溶性的鐵對(duì)錳放電性能并無更大的影響，故未考慮除鐵措施。

（2）工藝流程

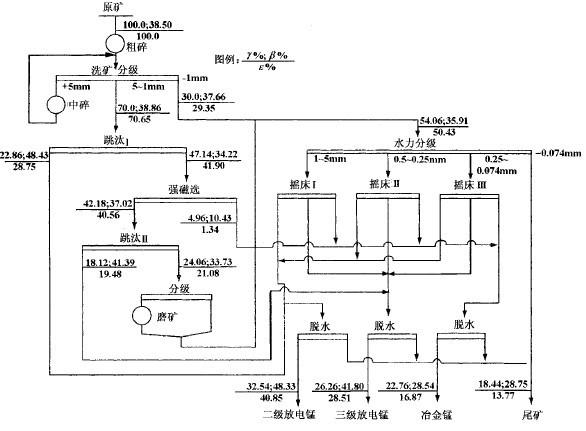

該錳礦選礦廠采用重選-強(qiáng)磁選-重選聯(lián)合選礦工藝。其工藝流程與選礦指標(biāo)見圖9-1-13所示。

五、桃江錳礦強(qiáng)磁選廠

礦石性質(zhì)

桃江錳礦響濤源礦區(qū)為淺海相沉積碳酸錳礦床，礦石構(gòu)造以薄層狀為主，礦石結(jié)構(gòu)為隱晶質(zhì)。錳礦物以錳方解石為主，其次為鈣菱鐵礦和錳白云石。脈石礦物以石英為主，其次為方解石、鐵白云石及微量粘土礦物、絹云母等。金屬硫化物有黃鐵礦、黃銅礦、閃鋅礦等。礦物嵌布粒度一般為0.3~0.03mm，該礦區(qū)礦石屬低磷、低鐵、自熔性中貧錳礦石。
