紅星講述破碎機工作原理

碎石機是指排料中粒度大于三毫米的含量占總排料量50％以上的破碎摧毀機械。破碎功課常按給料和排料粒度的大小分為粗碎、中碎和細碎。常用的砂石設備有顎式破碎機，反擊式破碎機，沖擊式破碎機，復合式破碎機，錘式破碎機，立式破碎機，旋回破碎機、圓錐式破碎機、輥式破碎機等幾種。

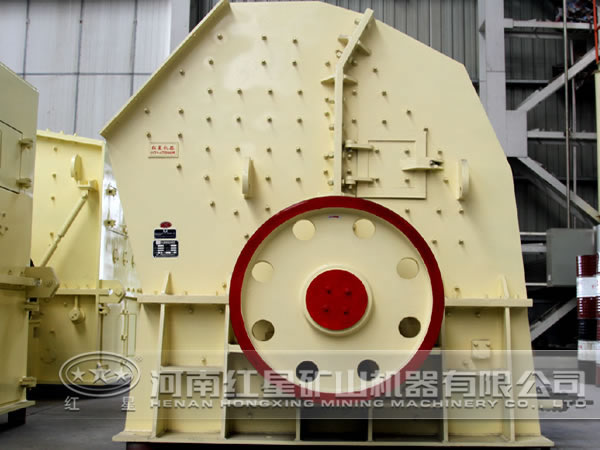

紅星反擊式破碎機工作原理

物料進入板錘的作用區時先受到板錘的沖擊而初次破碎，并同時獲得動能，高速?zèng)_向反擊板。物料與反擊板碰撞再次破碎后，被彈回到板錘的作用區，重新受到板錘的沖擊。如斯反復進行，直到被破碎成所需的粒度而排出機外。與錘式破碎機比擬，反擊式破碎機的破碎比更大，并能更充分地利用整個轉子的高速?zèng)_擊能量。但因?yàn)榘邋N極易磨損，它在硬物料破碎的應用上也受到限制，通常用來粗碎、中碎或細碎石灰石、煤、電石、石英、白云石、硫化鐵礦石、石膏和化工原料等中硬以下的脆性物料。

紅星反擊式破碎機是利用板錘的高速?zèng)_擊和反擊板的回彈作用，使物料受到反復沖擊而破碎的機械。板錘固裝在高速旋轉的轉子上，并沿著破碎腔按不同角度布置若干塊反擊板。

將錘式破碎機的錘頭換為鋼環的紅星環式碎煤機，是錘式破碎機的變型。它利用高速?zèng)_擊和低速碾壓的綜合作用來破碎物料，因而可獲得更細的產品，主要用來為發電廠破碎煤炭，但也可用于石膏、鹽化工原料和一些中硬物料的破碎。

紅星錘式破碎機工作原理

具有破碎比大、排料粒度平均、過破碎摧毀物少、能耗低等長處。但因?yàn)殄N頭磨損較快，在硬物料破碎的應用上受到了限制；另外因?yàn)轶鳁l怕堵塞，不宜于用它破碎濕度大和含粘土的物料。這種破碎機通常用來破碎石灰石、頁巖、煤炭、石膏、白堊等中硬以下的脆性物料。

紅星錘式破碎機是利用錘頭的高速?zèng)_擊作用，對物料進行中碎和細碎功課的破碎機械。錘頭鉸接于高速旋轉的轉子上，機體下部設有篦條以控制排料粒度。送入破碎機的物料首先受到高速運動的錘頭的沖擊而初次破碎，并同時獲得動能，高速飛向機殼內壁上的破碎板而再次受到破碎。小于篦條縫隙的物料被排出機外，大于篦條縫隙的料塊在篦條上再次受到錘頭的沖擊和研磨，直至小于篦條縫隙后被排出。

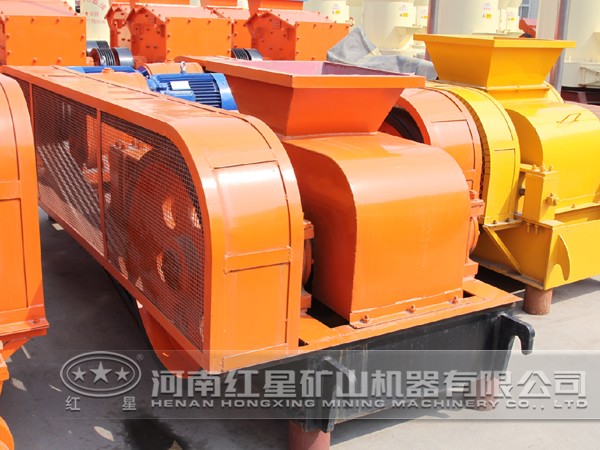

紅星輥式破碎機工作原理

輥式破碎機是利用輥面的摩擦力將物料咬入破碎區，使之承受擠壓或劈裂而破碎的機械。當用于粗碎或需要增大破碎比時，常在輥面上做出牙齒或溝槽以增大劈裂作用。輥式破碎機通常按輥?zhàn)拥臄?shù)目分為單輥、雙輥和多輥破碎機，適于粗碎、中碎或細碎煤炭、石灰石、水泥熟料和長石等中硬以下的物料。

西蒙式彈簧保險圓錐破碎機超載時，錐形殼體迫使彈簧壓縮而使其自身升高，以便增大排料口，排出非破碎物。排料口的調整靠調整套來進行，滾動固裝著殼體的調整套即可借助其外圓上的螺紋來帶動殼體上升或下降，以改變排料口的大小。紅星液壓圓錐破碎機的保險和調整方式與紅星液壓旋回破碎機的相同。

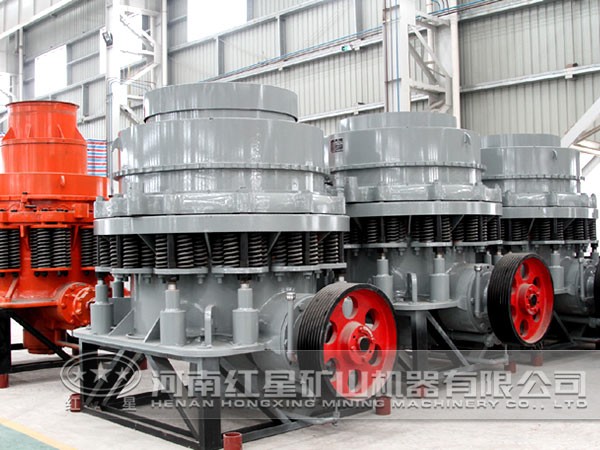

紅星圓錐破碎機工作原理

圓錐破碎機的排料口較小，混入給料中的非破碎物更易導致事故，且因中、細碎功課對排料粒度要求嚴格，必需在襯板磨損后及時調整排料口，因而圓錐破碎機的保險和調束裝置較之粗碎功課更為必要。

紅星圓錐式破碎機的工作原理與旋回破碎機相同，但僅合用于中碎或細碎功課的破碎機械。中、細碎功課的排料粒度的平均性一般比粗碎功課要求的高，因此，在破碎腔的下部須設置一段平行區，同時，還須加快破碎錐的旋回速度，以便物料在平行區內受到一次以上的擠壓。中細碎功課的破碎比較粗碎功課的大，故其破碎后的疏松體積就有較大的增加。為防止破碎腔可能因此引起梗阻，在不增大排料口以保證所需的排料粒度的條件下，必需通過增大破碎錐下部的直徑來增大總的排料截面。

紅星旋回破碎機工作原理

用兩種方式實現排料口的調整和過載保險：一是采用機械方式，其主軸上端有調整螺母，旋轉調整螺帽，破碎錐即可下降或上升，使排料口隨之變大或變小，超載時，靠堵截傳動皮帶輪上的保險銷以實現保險；第二種是采用液壓方式的紅星液壓旋回破碎機，其主軸坐落在液壓缸內的柱塞上，改變柱塞下的液壓油體積就可以改變破碎錐的上下位置，從而改變排料口的大小。超載時，主軸向下的壓力增大，迫使柱塞下的液壓油進入液壓傳動系統中的蓄能器，使破碎錐隨之下降以增大排料口，排出隨物料進入破碎腔的非破碎物(鐵器、木塊等)以實現保險。

紅星旋回式破碎機是利用破碎錐在殼體內錐腔中的旋回運動，對物料產生擠壓、劈裂和彎曲作用，粗碎各種硬度的礦石或巖石的大型破碎機械。裝有破碎錐的主軸的上端支承在橫梁中部的襯套內，其下端則置于軸套的偏心孔中。軸套滾動時，破碎錐繞機器中央線作偏心旋回運動它的破碎動作是連續進行的，故工作效率高于顎式破碎機。到70年代初期，大型旋回破碎機每小時已能處理物料5000噸，較大的給料直徑可達2000毫米。

另外，為知足不同排料粒度的要乞降補償顎板的磨損，還增設了排料口調束裝置，通常是在肘板座與后機架之間加放調整墊片或楔鐵。但為了避免因更換斷損零件而影響出產，也可采用液壓裝置來實現保險和調整。有的顎式破碎機還直接采用液壓傳動來驅動動顎板，以完成物料的破碎動作。這兩類采用液壓傳動裝置的顎式破碎機，常統稱為液壓顎式破碎機。

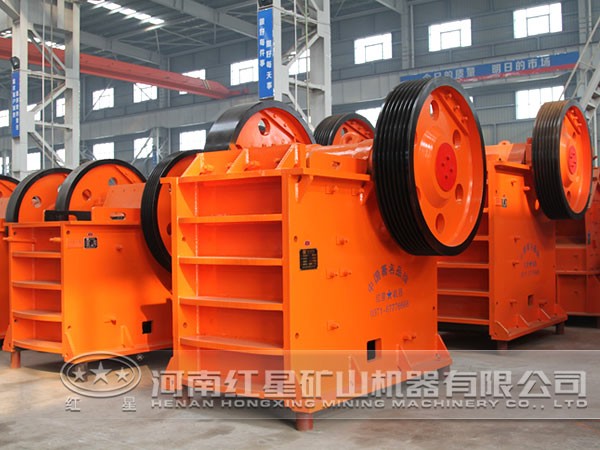

紅星顎式破碎機工作原理

單肘板式紅星顎式破碎機動顎板的上下運動有促進排料的作用，而且其上部的水平行程大于下部，易于破碎大塊物料，故其破碎效率高于雙肘板式。它的缺點是顎板磨損較快，以及物料會有過破碎摧毀現象而使能耗增高。為了保護機器的重要部件不因過載而受到損壞，常將外形簡樸、尺寸較小的肘板設計為薄弱環節，使它在機器超載時首先發生變形或斷裂。

到二十20世紀80年代，每小時破碎800噸物料的大型顎式破碎機的給料粒度已達1800毫米左右。常用的顎式破碎機有雙肘板的和單肘板的兩種。前者在工作時動顎只作簡樸的圓弧擺動，故又稱簡樸擺動顎式破碎機；后者在作圓弧擺動的同時還作上下運動，故又稱復雜擺動顎式破碎機。鄂式破碎機廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學產業等眾多部分，破碎抗壓強度不超過320兆帕的各種物料。

紅星顎式破碎機是利用兩顎板對物料的擠壓和彎曲作用，粗碎或中碎各種硬度物料的破碎機械。其破碎機構由固定顎板和可動顎板組成，當兩顎板靠近時物料即被破碎，當兩顎板離開時小于排料口的料塊由底部排出。它的破碎動作是間歇進行的。這種破碎機因有結構簡樸、工作可靠和能破碎堅硬物料等長處而被廣泛應用于選礦、建筑材料、硅酸鹽和陶瓷等產業部分。
