紅星直線振動篩使用說明書

一、直線振動篩使用條件

1）海拔不超過1000米；

2）周圍環境溫度：不超過40度

3）相對濕度不超過90%（20度以下）

4) 篩分腐蝕性物料時，接觸物料部分材質采用不銹鋼。

二、直線振動篩結構原理

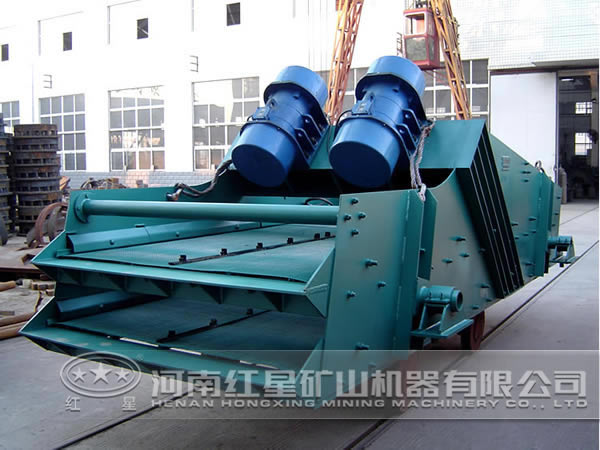

振動篩的篩箱依靠兩臺相同的振動電機做相反方向同步旋轉，使支撐在減振器上的整個篩機做直線運動，物料從入料端落入篩箱后，迅速前進、松散透篩，完成篩分作業。

本機由篩箱、振動電機、減振系統及底架等組成。篩箱由槽體、上蓋、篩框、篩板（網）、襯網等組成。

本系列篩機采用高性能、高壽命的振動電機為激振源，調節振動電機激振力的大小，可以改變篩機的振幅，調整方法如下：振動電機每端出軸均有一個固定偏心塊和一個可調偏心塊，調節可調偏心塊和固定偏心塊之間的夾角可改變激振力的大小。出廠時可調偏心塊和固定偏心塊之間的夾角為0o，這時的激振力為振動電機的額定激振力F，不同夾角時的激振力如下表，要特別注意，調整激振力時，要將振動電機兩端出軸上的可調偏心塊向同一個方向，兩端調相同的角度。

減振系統由彈簧和支承座等組成。本系列振動篩振動電機安裝方式可分為下振式和側振式，減振器安裝方式可分為座式和吊掛式。還可以根據用戶需要進行設計制造。

三、直線振動篩主要技術數據

型號 層數   功率 （KW） 篩面尺寸 篩網目數（目/寸） 頻率（次/分） 安裝傾角（°）

ZSF—612 1—5 0.5—1.5 600×1200 2—325 1460/960 0—10

ZSF—520 1—5 0.5—1.5 500×2000 2—325 1460/960 0—10

ZSF—525 1—5 0.5—1.5 500×2500 2—325 1460/960 0—10

ZSF—1020 1—5 1.5—3.0 1000×2000 2—325 1460/960 0—10

ZSF—1025 1—5 1.5—3.0 1000×2500 2—325 1460/960 0—10

ZSF—1030 1—5 1.5—3.0 1000×3000 2—325 1460/960 0—10

ZSF—1224 1—4 1.5—3.0 1200×2400 2—325 1460/960 0—10

ZSF—1525 1—3 1.5—3.0 1500×2500 2—325 1460/960 0—10

ZSF—1530 1—3 1.5—3.0 1500×3000 2—325 1460/960 0—10

注：表內數據僅供參考，具體數據由制作圖確定，同時可以根據用戶的特殊要求進行設計生產，對以上參數進行改動。

四、安裝與調試

把底架的槽鋼固定在基礎上，使同側前后支承座高度差一致，同一端（入料端或排料端）兩側的支承座板在同一水平面內，誤差均在2mm以內。彈簧在出廠前已進行靜剛度測試，應選擇剛度相同（或相近）的彈簧配置在同一臺振動篩的不同支承位置。

安裝時把彈簧置于下支承座上，使支承座上的凸臺進入彈簧的內孔上下均與支承板的凸臺對中，將篩板垂直下落，置于彈簧上。

篩機各部分連接必須牢固可靠，所有螺栓不得有任何松動，各零部件不得有任何異常聲響，篩機上參振部分與周圍固定物之間的間隙為30-50mm。

篩機出廠時，雙振幅調為5-8mm，用戶可調整振動電機的兩偏心塊間的夾角，調整激振力的大小，進而調整篩機振幅的大小。

五、使用與維護

1）在啟動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物，各處聯接螺栓是否緊固，尤其是振動電機、支承座、篩板的固定螺栓要重新緊固一遍。

2）檢查兩臺振動電機的轉向是否相反，如轉向相同，應變更一臺電機的電源接線，使兩臺振動電機的轉向相反。

3）篩機運轉時，先空載啟動、運行、停車一次觀察有無異常現象及聲響，空運轉時應平穩正常。

4）連續空運轉４小時后，測量軸承溫度，軸承溫度不得超過75oC；并將各部位聯接螺栓重新緊固一次，以后再反復進行2-3次

5）帶料運轉時，給料要均勻，使物料在篩面上均勻分布，如物料“跑偏”，應調整給料點。

6）篩機停機前，應先停止給料，等篩面物料走完后，再停機。停機后要及時清理篩面上的物料和雜物。

六、振動電機使用及維護

1）振動電機為三相380V，50HZ,異步電動機，封閉自冷式、臥式安裝。

2）振動電機在連續工作時，環境溫度不得超過40度。

3）將振動電機安裝在直線振動篩上時，振動電機的地腳螺栓必須緊固，每個螺栓下必須加彈性墊圈，振動電機運轉初期，由于螺栓、螺母、底座平面間的磨合，會降低緊固力，出現小的松動，故運轉初期應將電機的地腳螺栓多次擰緊，開始時每天緊固一次，兩周后每周檢查緊固一次。

4）振動電機運輸過程中或長期閑置時，可能會受潮，使用前應檢查繞組的絕緣，如受潮應采用相應的方法處理。

5）振動電機使用3個月后加油一次，每半年小修一次，每年大修一次，并按振動電機說明書對振動電機進行維護和保養。小修時清除機體積塵，檢查線圈的絕緣電阻、接線是否牢固，及時清除隱患。大修時應拆開電機，用壓縮空氣將內外吹凈，檢查軸承的磨損，更換新的潤滑脂。

七、ZSF直線振動篩運輸和貯存

設備在運輸和貯存時，不可倒置，不宜堆積，電機嚴防潮濕。

八、注意事項

本設備使用前，應仔細閱讀產品使用說明書，若用戶不按本說明書規定操作，所造成的一切后果制造廠概不負責。 來函查詢有關使用直線振動篩資料時，請將以下資料一并提供給我們，以便我們對客戶提供迅速滿意的答復。

1）待處理物料的名稱、比重、含水率及處理時的溫度；

2）達到何種結果，概略分級、一般篩選或其它用途；

3）生產量（每小時處理公斤）

4）篩網目數及篩選級數

5）工作運轉狀況（單班、連續等）

6）特殊要求。特別聲明：本公司對ZSF直線振動篩所有技術資料、設備尺寸保留修改的權利！
