重錘式破碎機|環錘式破碎機

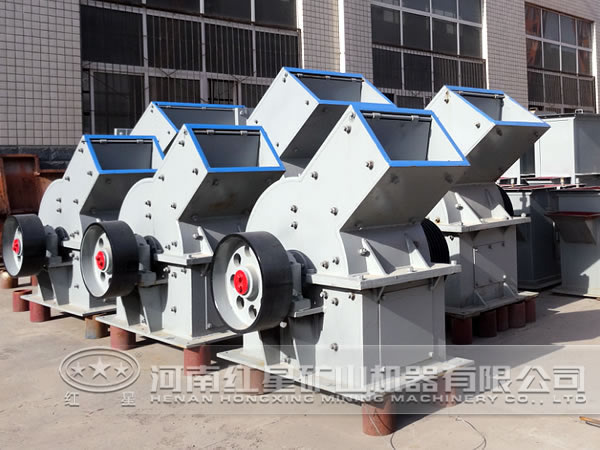

重錘式破碎機圖片

重錘式破碎機也稱為粗破，是新型石料生產線中重要破碎設備之一、替代了以前的二級破碎、效率高節能經濟省時，該設備是吸收國內外成熟技術，綜合顎式破碎機、錘式破碎機、反擊破、對輥破等的優點集中于一體的破石機械，大石直接進破、自動喂料，全自動流水作業，省人省力、效率高節能、日產千噸以上，適用的石料粗碎設備，深受用戶的好評。

用途

重錘式破碎機適用于破碎中等硬度脆性物料，如煉焦用煤、鹽、白堊、明礬、小塊石灰石、石膏等等，被破碎物料的抗壓強度不得大于150兆帕，水份不大于10%。

特點

該機可將直徑300-1200mm的塊狀物料一次性破碎成0-60mm之間不同規格的石子，完成了顎式破碎機和反擊式破碎機的綜合功能，真正達到了事半功倍的效果，徹底實現了一破頂兩破的低成本運營，同時紅星研制的新型重錘式破碎機還具有一下特點：

1、新型重錘破具有入料粒度大，細碎比大，效率高；

2、結構簡單，裝配緊湊，重量較輕；

3、產品粒度均勻，過碎粉少；

4、維修方便，磨損小；

5、電耗低能等優點，是作為中、細碎的設備。

工作原理

該設備可根據用戶要求調整蓖條間隙，改變出料粒度，以滿足不同用戶的不同需求，速轉動的錘體與物料碰撞面破碎物料，它具有結構簡單，破碎比大，生產效率高等特點，可作干、濕兩種形式破碎設備。該機的主要工作部件為帶有錘子（又稱錘頭）的轉子，轉子由主軸、圓盤、銷軸和錘子組成，電動機帶動轉子在破碎腔內高速旋轉，物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎，在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出，大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨，后通過篩板排出機外。

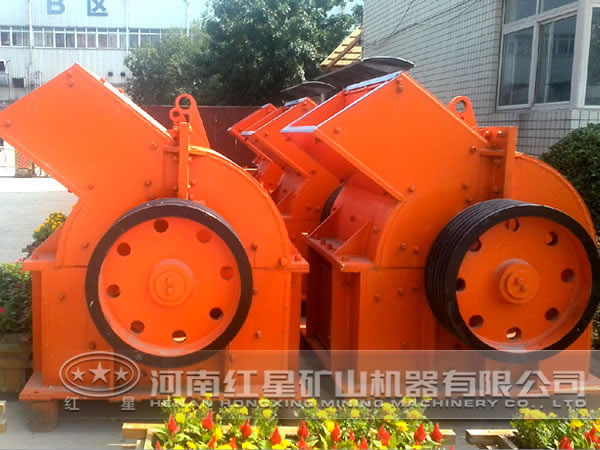

環錘式破碎機圖片

環錘式破碎機經高速轉動的錘體與物料碰撞破碎物料，它具有結構簡單，破碎比大，生產效率高等特點，可作干、濕兩種形式破碎，環錘式破碎機適用于礦山、水泥、煤炭、冶金、建材、公路、燃化等部門對中等硬度及脆性物料進行細碎，環錘式破碎機可根據用戶要求調整蓖條間隙，改變出料粒度，以滿足不同用戶的不同需求。

用途

環錘式破碎機用于破碎各種中硬且磨蝕性弱的物料，其物料的抗壓強度不超過100MPa，含水率小于15%，被破碎物料為煤、鹽、白堊、石膏、磚瓦、石灰石等。還用于破碎纖維結構、彈性和韌性較強的碎木頭、紙張或破碎石棉水泥的廢料以回收石棉纖維等等，此外，錘式破碎機不僅可用于破碎生產線、制砂生產線，也可在選礦生產線中替代圓錐式破碎機。

特點

環錘式破碎機較中錘式破碎機相比具有結構簡單、維護方便、能耗低等優點。

工作原理

環錘式碎煤機的主要工作部件為帶有環錘的轉子，轉子由環錘軸和環錘等零件組成，電機帶動轉子部在破碎腔內高速旋轉，需破碎的物料自上部給料口輸送到機內，受高速旋轉運動環錘的打擊、及物料間相互碰撞、擠壓、研磨作用而破碎。在轉子部的下方，設有蓖板，破碎了的小于蓖板孔尺寸的物料粒度級別通過蓖板板排除，大于蓖板孔尺寸的物料粒度繼續受到環錘的打擊，后通過蓖板排除機外。

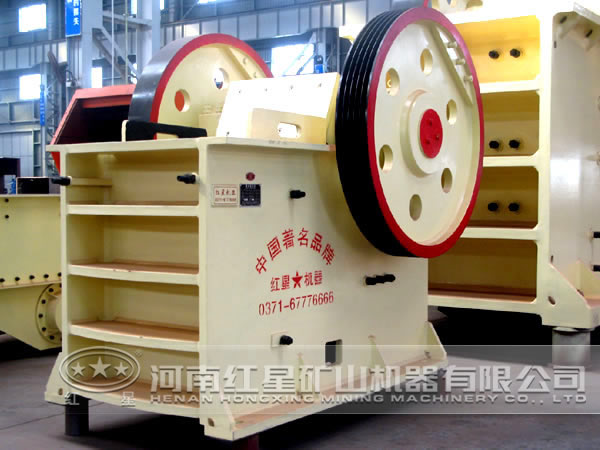

復擺式與簡擺式破碎機圖片

復擺式破碎機是常見細碎設備的一種，也叫小型細破機，還有一種結構形式不同于復擺式破碎機的簡擺式破碎機，復擺式破碎機能破碎處理的物料粒度在300mm以下，抗壓強度小于250Mpa的各種物料，在礦山、冶金、建材、化工等行業中有破碎需求的生產應用中能滿足物料的中碎及細碎作業，肘板對設備有保護作用，當有不可破碎物進入破碎腔時，避免設備損壞。

用途

礦山、冶金、建材、化工等行業中物料的中碎及細碎處理。

特點

復擺式破碎機結構簡單緊湊，破碎腔的利用率高，工作效率高，因此也被稱為有效破碎機。動顎的上下方向上的運動行程大，物料不僅會受到動顎的擠壓作用，同時還有磨剝作用，產品細度高。由于復擺式破碎機的動顎和偏心軸相連，動顎受到的大壓力作用到偏心軸上，適合于小型破碎機，復擺式破碎機的齒板耐磨性好，齒板的使用壽命長，更換周期短，產品粒度均勻且呈立方體結構的成分較多，產品質量好，在應用中能獲得較強的強度，其破碎是一次性破碎，破碎生產工藝流程簡化，能耗低，且破碎產量比其他破碎機產量高到30%左右。

工作原理

復擺式破碎機的動顎的運動軌跡較復雜，動顎懸掛在偏心軸上，偏心軸驅動曲柄連桿機構，動顎下端連接著推力板支撐到機架的后壁上，動顎運動軌跡呈圓周弧線軌跡。在結構上采用低懸掛軸板上推式的顎板結構，當設備運轉時動顎的上端和下端進行異步運動，交替進行壓碎及排料過程，因此生產能力大，產量高，磨損消耗均勻，能耗利用充分，節能效果明顯，復擺式破碎機的動顎在上下方向上的運行流程大，動顎下端翻滾運動對成品有推力作用，在生產濕度及粘度大的物料時不易發生堵料現象。
