可逆式反擊式破碎機的工作原理及改造

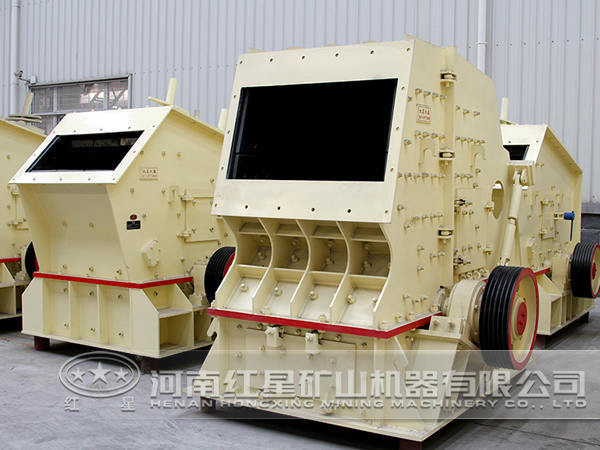

可逆式反擊式破碎機是一種新型有效破碎機械，在很多行業中應用廣泛。該機由機架、轉子、反擊架等零部件組成，可破碎抗壓強度250MPa的物料和表面水分小于15%的物料，當破碎砂巖時，小于4.75mm的物料可達40%。本文將詳細說明其工作原理，并針對其缺陷提出合理的改造措施。

可逆式反擊式破碎機的工作原理

高速旋轉的板錘打擊進入破碎區域的物料，物料受到板錘的高速沖擊而破碎，破碎的物料又以高速沖向上反擊區再次破碎。這樣經過多次沖擊后，形成的粒度小于板錘和反擊板之間間隙時，就從機架底部排出。其特點是可以正反轉。的那個一個方向旋轉一定時間，板錘磨損后，轉子可換向旋轉，使板錘的利用率提高。另外，機架是可以由液壓機構開啟的，便于操作和拆裝。

反擊式破碎機工作時，細小顆粒深入到轉盤表面即板錘伸出的根部區域，受板錘加速作用，它會沿徑向方向運動到板錘的頂部，在切向速度和徑向速度合成的速度的作用下被板錘拋出，懸浮在破碎腔中。此外，板錘高速旋轉，其中的空氣也是和小顆粒一樣，在板錘端部動壓作用下形成沿速度方向氣流與小顆粒混在一起組成懸浮狀態的粉塵。這種現象對粗、中碎的影響不大，但對細碎影響較大，尤其是對制砂用反擊式破碎機構成了一個嚴重的缺陷。

可逆式反擊式破碎機的改造

針對上述缺陷，經分析可知，若板錘越多，粉塵的懸浮越強；若板錘越少，粉塵懸浮越弱。有效的改造為：在轉子上安裝一個板錘，則板錘間就不能形成流道，從而可大大減少粉塵和懸浮狀態。對于制砂用反擊式破碎機，可改裝為兩個板錘，從而構成雙板錘反擊式破碎機，其優點是閉路制砂率為50%以上，高于“石打石”30%、板錘壽命長、容易控制排料粒度、結構簡單，具有很好的使用前景。
