復擺顎式破碎機有效破碎空間的研究

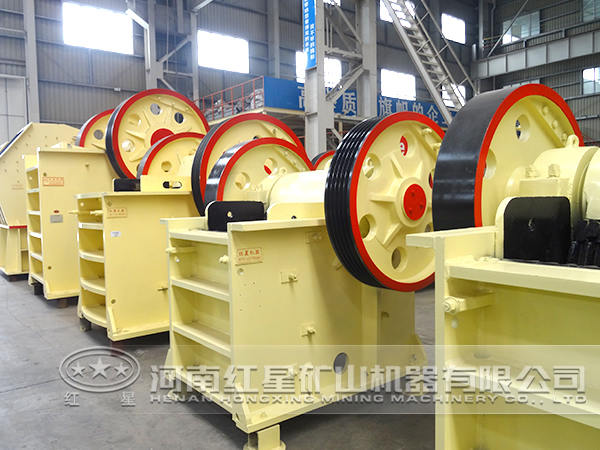

復擺顎式破碎機的技術參及數—破碎腔是由動顎板、定顎板以及機架兩側襯板組成的空間。它取決于給料尺寸、排料口尺寸、嚙角、動顎板、定顎板以及機架兩側襯板的布置方式。在破碎機的破碎過程中，活動齒板的運動使破碎腔橫斷面形狀發生變化，進而使破碎機的有效破碎空間在一個運動循環中不斷發生變化。而較大破碎力的大小及其作用點的位置就是由破碎腔參與破碎部分的多少即有效破碎空問來決定的，因此破碎機有效破碎空間的研究具有非常重要的意義。

由于復擺顎式破碎機的傳動機構為四桿機構，可以通過研究其中連桿的速度瞬心變化規律來分析破碎機動顎以及與它固接的動顎齒板的運動狀態，進而研究破碎腔的有效破碎空間。

在動顎運動過程中不是整個破碎腔問時破碎和同時排料，而是部分破碎腔產生破碎，另一部分不破碎。為此提出有效破碎空間的概念，即破碎腔中進行實際破碎的空間。破碎空間的大小用一個系數來描述，即有效破碎空問系數，指破碎腔參與破碎的容積與破碎腔總?cè)莘e的比值。下面通過分析動顎齒板的運動狀態來研究有效破碎空間的變化規律。

根據動顎齒板的運動狀態示意圖可以得知，破碎腔有效破碎空問系數K的變化規律如 下：①曲柄轉角Φ∈[0，70°]時，破碎腔的下部進行物料破碎，有效破碎空間系數K∈[0.25，1]；②曲柄轉角 ∈（70°，170°]時，此過程中破碎機整個破碎腔都一直破碎物料，有效破碎空間系數K=1；③曲柄轉角 ∈（170°，250°]時，破碎腔上部進行物料破碎，有效破碎空問系數K∈[0.25，1]；④曲柄轉角 ∈（250°，350°]時，此過程整個破碎腔進行排料，有效破碎空間系數K=0；⑤曲柄轉角∈（350°，360°）時，破碎腔的下部進行物料破碎，有效破碎空問系數 ∈[0．25，1]。

由此可知，曲柄轉角不同，破碎腔的運動狀態也不一樣，在一個運動循環中，破碎機約1/3的時間處于非工作階段，即排料階段，還有約1/3的時問只有部分破碎腔處于破碎物料階段，只有1/3還少一點的時間是整個破碎腔處于破碎階段。因此此類單腔復擺顎式破碎機的生產能力相對低下，破碎效率較低。
