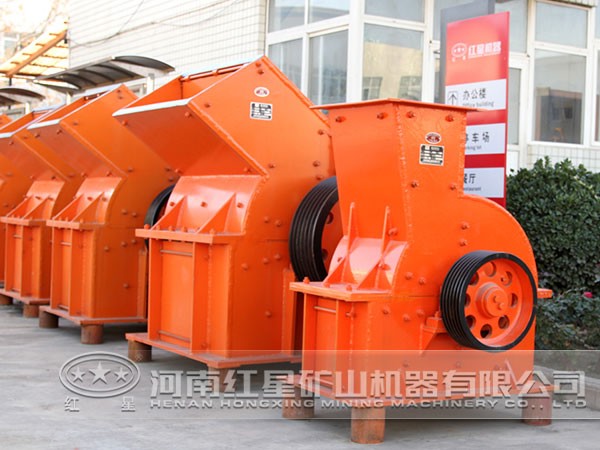

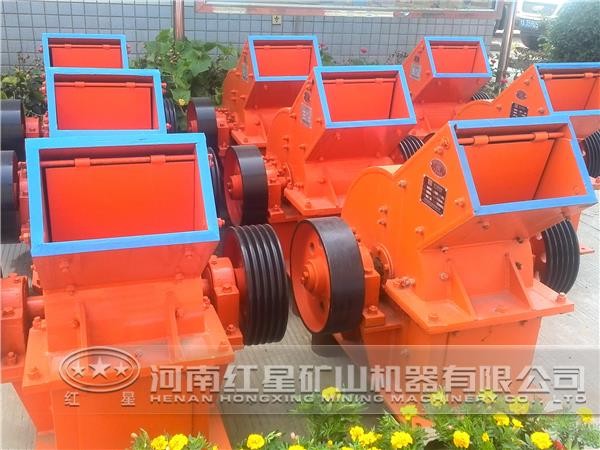

紅星單段錘式破碎機的結構特點

單段錘式破碎機是應用較廣泛的破碎設備，它是由慢速錘式破碎機和快速錘式破碎機發展而來，將兩者優點結合于一體，具有入料大、出料小、電耗低等優點，受到了廣大客戶的青睞。紅星機器在設計單段錘式破碎機是更是下足了工夫，下面，就紅星單段錘式破碎機的結構特點進行詳細介紹。

1、具有相當重量的全回轉型錘頭

為了提高初碎效率，錘頭必須具有足夠的重量，以確保伸入工作圓內的那部分物料能被迅速擊碎。由于大塊礦石既難以一擊即碎，又不能一擊即飛，因此鉸接的錘頭在打擊物料后反彈回來時，必須能自由地隱身于錘盤之內，以免妨礙錘盤的正?；剞D(zhuǎn)。這是各廠家生產的單段錘式破碎機普遍遵守的一條原則。這一特點，也是從慢速錘式破碎機引用來的。在慢速錘式破碎機中，因?yàn)樯爝M(jìn)弧形蓖條的錘頭并不見得能將大塊礦石一擊而碎，這就要求反彈回來后能隱身于錘臂工作圓內，方能轉動自如。因此，紅星機器在設計時，不論單臂、雙臂、三臂、十字臂都容許錘頭作360°全回轉。

2、具有圓形的錘盤和適中的轉子回轉線速度

慢速錘式破碎機中，懸掛錘頭的機件稱為錘臂，分單臂、雙臂、三臂和十字臂等多種；在快速錘式破碎機中錘頭是懸掛于錘盤上的，錘盤的形狀主要取決于轉子回轉面上錘頭的分布數目。如果一個回轉面上有三個錘頭，錘頭之間的夾角為120°，錘盤可以作成三角形或圓形；回轉面上有四個錘頭，夾角為90°，錘盤可以作成四方形或圓形；五個及更多的錘頭、錘盤則均作成圓形。通常，為便于加工和防止加工不規矩引起偏心振動起見，多樂于將錘盤做成圓形的，其它形狀的錘盤也常見，并不影響使用效果。但是，在單段錘式破碎機中，需要依靠錘盤支托大塊礦石，只有等半徑的錘盤才符合這一要求，從而使圓形錘盤成了它的必備條件。

轉子的回轉線速度與錘頭對物料的打擊機會有關，通?；剞D(zhuǎn)線速度較高時，物料可以被破碎得更細一些，但線速度受結構的限制，不能隨意提高。一些慢速錘式破碎機轉子錘頭外緣處回轉線速度多在17～22米/秒范圍內，用于中碎的快速錘式破碎機的回轉線速度在40～60米/秒范圍內，細碎快速錘式破碎機粉碎煤時線速度可更大些，可高達100米/秒。在單段錘式破碎機中，如要獲得較細的粒度，希望轉子有較高的線速度。但由于初碎時是依靠錘盤來支托料塊的，礦石與錘盤之間的摩擦力相當大，且磨損與速度的平方成正比，從這一點上來說線速度不宜過高。紅星機器在設計時將其設定為較合適的30米/秒。

3、具有全閉型的排料篦子

由于在單段錘式破碎機中要進行初碎和終碎，為了兼顧初碎的要求，不能采用較高的回轉線速度，這就很難把礦石破碎得很細。為了彌補其不足，保證達到要求的出料粒度，必須和慢速錘式破碎機一樣，采用全閉型排料篦子。這是至今所了解到的各廠家制造的單段錘式破碎機所共同遵守的原則。

4、具有安全裝置，防止鐵件進入機內發生事故

單段錘式破碎機是直接破碎從采礦場運來的毛礦，其中難免混入電鏟牙齒、鉆頭、鐵錘之類異物。根據現有的技術條件，在給料機上很難及時發現和避免這些鐵器進入機內。為了不致由此而損壞機器，破碎機本身要具有保險

裝置。紅星機器的做法是在飛輪（或傳動皮帶輪）上裝保險銷，當異物進入機內造成負荷驟增時，保險銷被折斷，使得飛輪（或皮帶輪）與轉子主軸脫開，與此同時切斷電源，使電機停轉，轉子也因阻力很大而迅速停止，從而保證了主機的安全。

以上分四點介紹了紅星單段錘式破碎機的結構特點，由介紹可知，紅星機器在每一個細節的設計上都非常慎重，考慮的細致又周全?？梢?jiàn)，該設備結構是十分合理的，這是決定該機性能的堅實的基礎，經實踐，該機果然不負眾望，效率高且穩定，歡迎有需求者蒞臨考察，咨詢熱線：0371-67772626。
