水力分析

水力分析（簡(jiǎn)稱水析）是借測(cè)定顆粒的沉降速度間接測(cè)量顆粒粒度組成的方法。常用于小于0.1mm物料的粒度組成測(cè)定。常用水析法有三種：重力沉降法、上升水流法和離心沉降法。測(cè)定對(duì)象是小于0.1mm的物料。測(cè)定條件在自由沉降條件下進(jìn)行，懸浮液的固體容積濃度小于3%，按斯托克斯沉降速度公式計(jì)算，即

式中       h———沉降距離，m；
                t———沉降時(shí)間，s；

其他符號(hào)意義同前。為了防止水析過程中固體顆粒團(tuán)聚，通常加入水玻璃等分散劑，它們?cè)谒械臐舛仁?.01%~0.2%。

沉降水析法

沉降法中比較簡(jiǎn)單而又可靠的方法是淘析法，淘析法的基本原理是利用逐步縮短沉降時(shí)間的方法，由細(xì)至粗、逐步地將各粒級(jí)物料從試料中淘析出來。

淘析法水析裝置也稱薩巴寧沉降分析儀，如圖3-4-12所示。淘析過程是在一個(gè)直徑為70~100mm、高度為150~170mm的玻璃杯1中進(jìn)行的。杯內(nèi)裝有一根直徑約為6~10mm的虹吸管2。虹吸管的短管部分應(yīng)插入杯內(nèi)，使其管口下端距固體沉淀物料面留有5mm的距離。虹吸管另一端帶有管夾3，插入到溢流收集槽4內(nèi)。

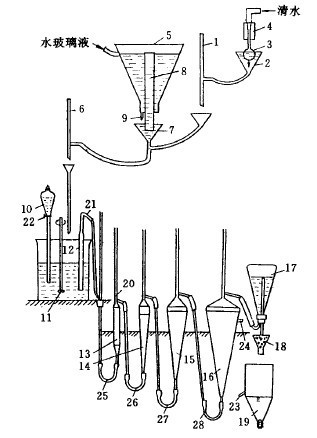

流接收裝置等。如圖3-4-13所示為一組四管水析器。

這種連續(xù)水析器一次可獲得多級(jí)產(chǎn)品，操作簡(jiǎn)便，只要保持工作正常（及時(shí)放出管內(nèi)氣泡且不使礦粒堵塞膠管），所得結(jié)果就較為準(zhǔn)確，但水析時(shí)間較長(zhǎng)。
